双绞线电缆（Twisted Pair Cable），作为一种常用的信息通信网络传输介质，在综合布线工程中占据重要地位。以下是对双绞线电缆的详细参数及介绍的列表说明：

一、基本结构与分类

1. 基本结构：

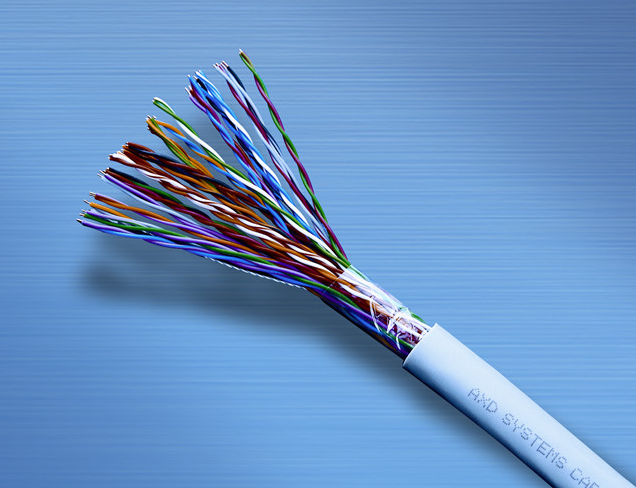

• 双绞线电缆由多对相互绝缘的金属导线绞合而成，每对导线按一定密度互相绞在一起，以减少电磁干扰。

• 实际使用时，多对双绞线被包裹在一个绝缘电缆套管内，形成双绞线电缆。

2. 分类：

• 根据有无屏蔽层，双绞线电缆分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。STP在双绞线与外层绝缘封套之间有一个金属屏蔽层，用于减少辐射和防止信息被窃听；UTP则无金属屏蔽层，只有一层绝缘胶皮包裹，价格相对便宜且组网灵活。

• 根据性能等级，双绞线电缆可分为多类，如一类线（CAT1）、二类线（CAT2）、三类线（CAT3）、四类线（CAT4）、五类线（CAT5）、超五类线（CAT5e）和六类线（CAT6）等。

二、详细参数

1. 频率与带宽

2. 传输距离

• 大多数双绞线电缆的最大传输距离（网段长度）为100米，但具体取决于网络标准和设备性能。

3. 连接器类型

• 双绞线电缆通常采用RJ-45连接器，用于连接网络设备（如交换机、路由器、计算机等）。

4. 其他参数

• 衰减（Attenuation）：信号在电缆中传输时的损失度量，用“db”表示。

• 近端串扰（NEXT）：测量一条非屏蔽双绞线链路中从一对线到另一对线的信号耦合。

• 直流电阻：一对导线电阻的和，影响信号传输效率。

• 特性阻抗：与环路直流电阻不同，特性阻抗包括电阻及频率为1～100MHz的电感阻抗及电容阻抗。

• 衰减串扰比（ACR）：串扰与衰减量的比例关系，反映电缆抗干扰能力的重要参数。

三、应用与特点

• 应用：双绞线电缆广泛应用于以太网、电话线、视频监控系统等领域。

• 特点：

• 价格低廉，易于安装和维护。

• 具有一定的抗干扰能力，适用于短距离传输。

• 随着性能等级的提升，传输速度和带宽不断增加，满足更高要求的网络应用。

综上所述，双绞线电缆作为一种重要的信息通信网络传输介质，在多个方面都具有显著的优势和应用价值。
