同轴电缆（Coaxial Cable）是一种电线及信号传输线，广泛应用于模拟信号和数字信号的传输，特别是在有线电视传播、长途电话传输、计算机系统之间的短距离连接以及局域网等领域。以下是对同轴电缆的详细参数及介绍的列表说明：

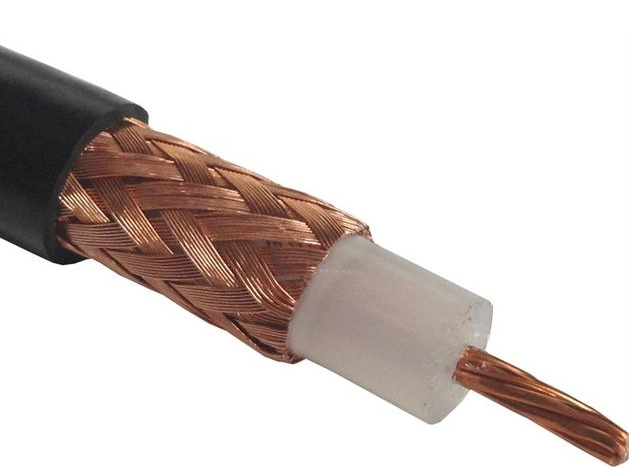

一、同轴电缆的基本结构

同轴电缆一般由四层物料构成：

1. 中心铜线：最内层是一条导电铜线，可以是单股的实心线或多股绞合线，用于传输信号。

2. 绝缘层：中心铜线外面包裹着一层塑胶，作为绝缘体，用于隔离中心铜线与外部导电层，防止信号干扰。

3. 网状导电层：绝缘层外面是一层薄的网状导电体（一般为铜或合金），用于屏蔽外部电磁干扰，并作为信号的回流路径。

4. 外皮：最外层是绝缘物料作为外皮，保护内部结构不受外界环境影响。

二、同轴电缆的详细参数

1. 电气参数

• 特性阻抗：同轴电缆的特性阻抗是一个重要参数，常见的宽带同轴电缆（如SYWV-75-5）的特性阻抗为75Ω。基带同轴电缆的特性阻抗则多为50Ω。

• 衰减：衰减是指信号在电缆中传输时能量的损失。同轴电缆的衰减与电缆长度、频率等因素有关。例如，500米长的电缆段在10MHz频率下的衰减值不超过8.5dB（相当于17dB/公里）。

• 传播速度：同轴电缆中信号的传播速度接近光速，但会受到电缆材料、结构等因素的影响。

• 直流回路电阻：电缆的中心导体与屏蔽层的电阻之和，在特定条件下（如20℃）测量，一般不超过一定值（如10毫欧/米）。

2. 物理参数

• 内导体直径：不同型号的同轴电缆内导体直径不同，如SYWV-75-5的内导体直径为0.75mm。

• 绝缘层厚度：绝缘层的厚度影响电缆的电气性能和物理强度，如SYWV-75-5的绝缘层厚度为4.57mm。

• 外导体直径：外导体的直径决定了电缆的屏蔽效果和整体尺寸，如SYWV-75-5的外导体直径为7.25mm。

• 总直径：包括所有层在内的电缆总直径，如SYWV-75-5的总直径为8.87mm。

• 弯曲半径：同轴电缆具有一定的柔韧性，但弯曲时不能小于其最小弯曲半径，以确保电缆性能不受影响。

3. 其他参数

• 频率范围：同轴电缆能够传输的信号频率范围，如SYWV-75-5的频率范围高达3GHz。

• 耐压：电缆能承受的最大电压，如SYWV-75-5的耐压为1500V。

• 最大工作温度：电缆在正常工作条件下允许的最高温度，如SYWV-75-5的最大工作温度为80°C。

三、同轴电缆的分类

同轴电缆可分为基带同轴电缆和宽带同轴电缆两种基本类型：

• 基带同轴电缆：主要用于传输数字信号，常用的型号有RG-8（粗缆）和RG-58（细缆）。

• 宽带同轴电缆：主要用于传输模拟信号，常用型号为RG-59，是有线电视网中使用的标准传输线缆。

四、同轴电缆的应用

同轴电缆因其良好的屏蔽性能和传输性能，被广泛应用于各种信号传输系统中。特别是在有线电视系统、长途电话传输、计算机网络连接等领域，同轴电缆发挥着重要作用。

综上所述，同轴电缆是一种重要的信号传输线，其详细参数包括电气参数、物理参数等多个方面。了解这些参数有助于选择合适的同轴电缆以满足不同的应用需求。
